YP系列(壓力式)水力測功機, 國外在60、70年代已廣泛使用。我們?cè)?5年通過許可證貿易, 引進了西德策爾納(zollner)公司技術, 開發生產該型號的先進測功機。我們通過消化、吸收國外技術，進行全新優化設計、生產，可提供全系列產品。
YP系列水力測功機共有12個規格，均采用電動排水蝶閥控制。即通過改變蝶閥的開度來改變吸收功率的大小。制動功率范圍從20KW到5900KW，品種齊全，國內外用戶根據自己發動機功率范圍選擇合適的機型選購。
水力測功機與PID測量控制儀配套使用 顯示轉矩、轉速、功率值，手動/自動調節負載大小。控制方式：恒位置控制，恒轉速控制，恒扭矩控制。可以選配螺旋槳特性控制方式（功率是轉速值的3次方關系）。
該產品主要用來檢測各種柴油機、汽油機、電動機等動力機的有效功率。是動力機特性試驗、傳動機械的效率試驗中不可缺少的測試設備。
該產品基本型為單方向測試，用戶如需同時雙向試驗訂貨時請?zhí)岢鲆蠛螅夜窘o予專門定制。
1、主要特點
◆體積小，安裝容易；
◆結構簡單，操作維護方便；
◆制動力矩大；
◆測量精度高；
◆工作穩定可靠；
◆磁電式測速傳感器實現高精度瞬時轉速測量；
◆電控蝶閥快速負載控制；
1、響應速度快，適于動態試驗。
2、測量性能指標
| 項 目 |
傳感器類型 |
測量范圍 |
準確度 |
備注 |
|
轉速 |
ZSB磁電式測速傳感器 |
300-7500r/min |
±1r/min |
大于7500r/min
時,對測速輪及控制元件另行外理. |
|
扭 矩 |
應變式拉壓力傳感器 |
與測功機量程匹配 |
±0.2%F.S |
|
|
水閥位置 |
精密電位器
(DPF,YZ60水門執行器) |
0-100% |
0.2%F.S |
|
|
油門位置 |
精密電位器
(YZ60,YZ60A油門執行器) |
0-100% |
0.2%F.S |
|

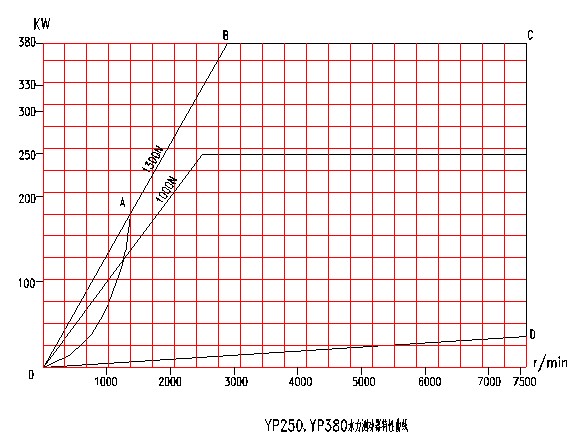

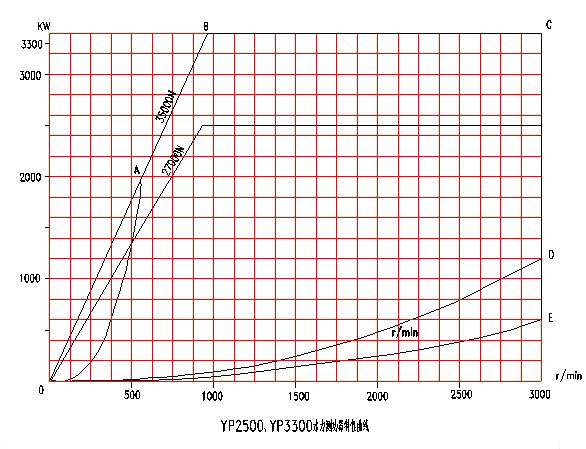

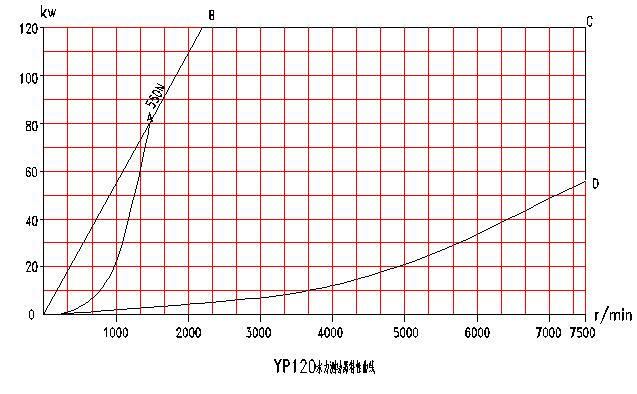

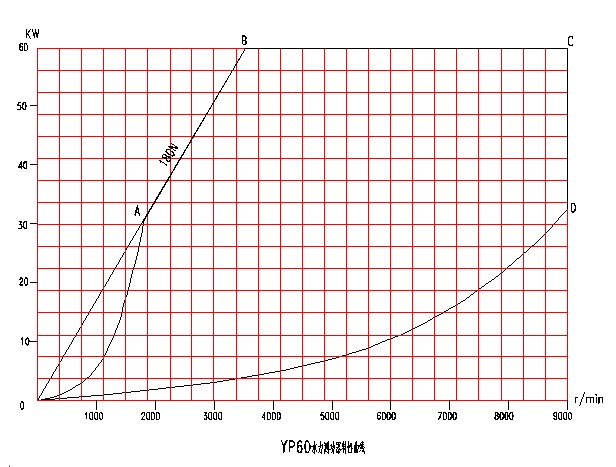

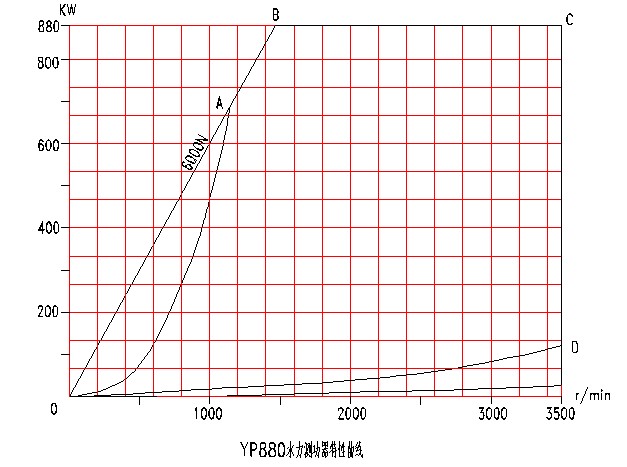

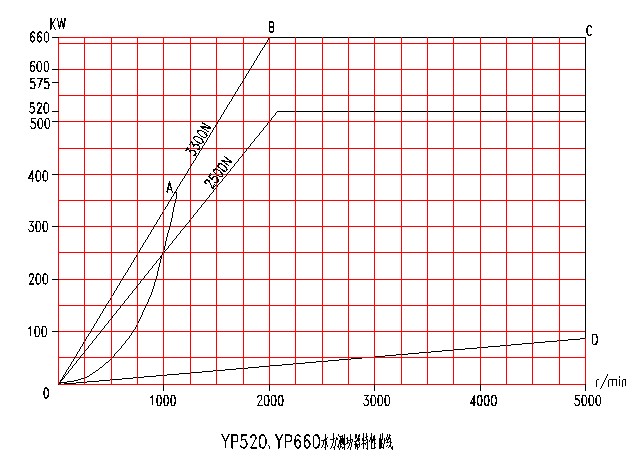

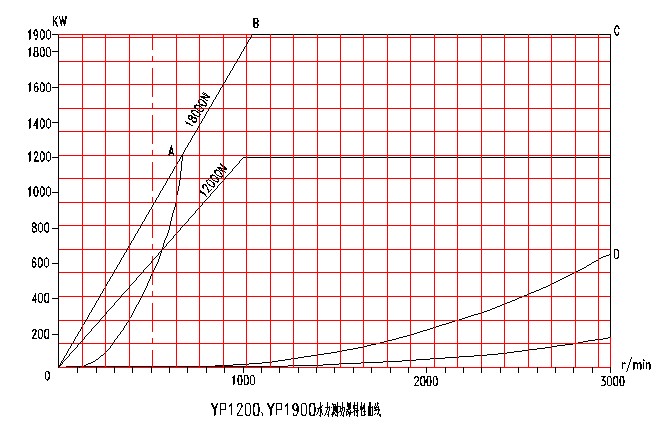

3、特性曲線：
4、技術參數：
|
水力測功機型號 |
YP60 |
YP120 |
YP250 |
YP380 |
YP520 |
YP660 |
YP880 |
YP1200 |
YP1900 |
YP2500 |
YP3300 |
|
最大吸收公率（KW） |
60 |
120 |
250 |
380 |
520 |
660 |
880 |
1200 |
1900 |
2500 |
3300 |
|
扭矩測量精度（F.S） |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
±0.2% |
|
測速精度(F.S) |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
±0.5‰ |
|
主軸旋轉方向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
單向 |
|
制動力測定范圍(N) |
0~180 |
0~550 |
0~1000 |
0~1300 |
0~2500 |
0~3300 |
0~6000 |
0~12000 |
0~18000 |
0~27000 |
0~35000 |
|
最大制動力矩(N.m) |
172 |
525 |
980 |
1240 |
2450 |
3150 |
5700 |
11760 |
17200 |
26460 |
33400 |
|
最大耗水量(Kg/h) |
1200 |
2400 |
5000 |
8000 |
10400 |
13900 |
18500 |
24000 |
36300 |
50000 |
66000 |
|
排水最高溫度(℃) |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
|
主軸總長度 |
448 |
510 |
500 |
500 |
600 |
600 |
802 |
1296 |
1296 |
1440 |
1440 |
|
主軸圓錐部分長及錐度 |
63,1:30 |
70,1:30 |
70,1:30 |
70,1:30 |
70,1:30 |
80,1:30 |
100,1:30 |
192,1:30 |
192,1:30 |
170,1:30 |
170,1:30 |
|
主軸中心至底座下底面高 |
255 |
300 |
300 |
300 |
350 |
350 |
650 |
760 |
760 |
840 |
840 |
|
測功機外型尺寸(長×寬×高) |
450×400×370 |
655×530×430 |
640×536×460 |
640×536×460 |
760×620×543 |
760×620×543 |
1078×845×905 |
1598×.51310×1135 |
1598×.51310×1135 |
1452×1558×1310 |
145×21558×1330 |
|
底座外型尺寸(長×寬×高) |
640×400×90 |
640×394×110 |
640×400×100 |
640×400×100 |
760×490×120 |
760×490×120 |
1060×820×310 |
1476×1200×260 |
1476×1200×260 |
1256×1559×260 |
1256×1559×260 |
|
地腳螺孔位置 |
590×340 |
600×335 |
580×330 |
580×330 |
700×420 |
700×420 |
990×650 |
1350×1074 |
1350×1074 |
1421×1116 |
1420×1116
(×690) |
|
測功機凈重(Kg) |
170 |
180 |
200 |
200 |
410 |
435 |
950 |
2800 |
2900 |
3200 |
3300 |
|
主軸最高轉速(r/min) |
9000 |
7500 |
7500 |
5000 |
5000 |
3500 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
轉動慣量
(Kg.M2) |
0.012 |
0.041 |
0.065 |
0.074 |
0.480 |
0.511 |
0.721 |
3.6 |
4 |
6.8 |
7.1 |
本表單位：mm

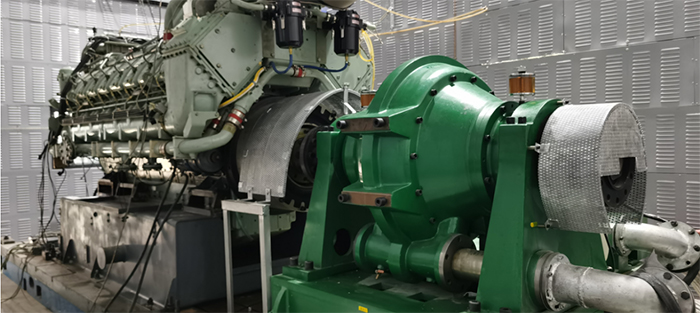

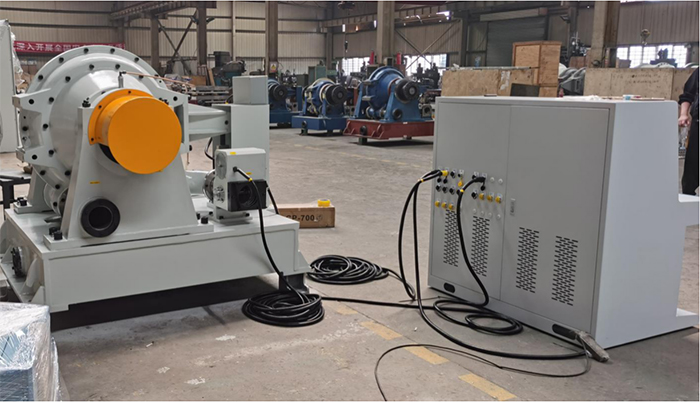

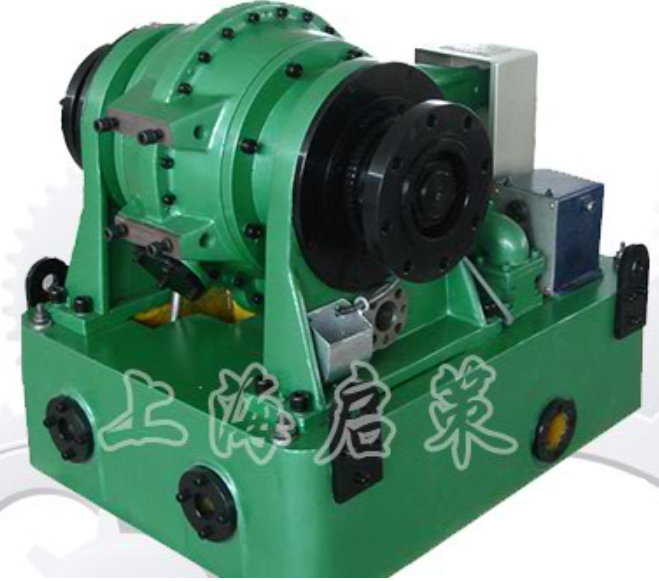

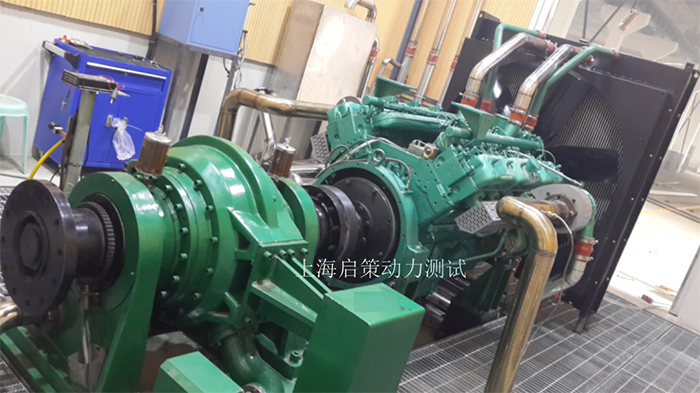

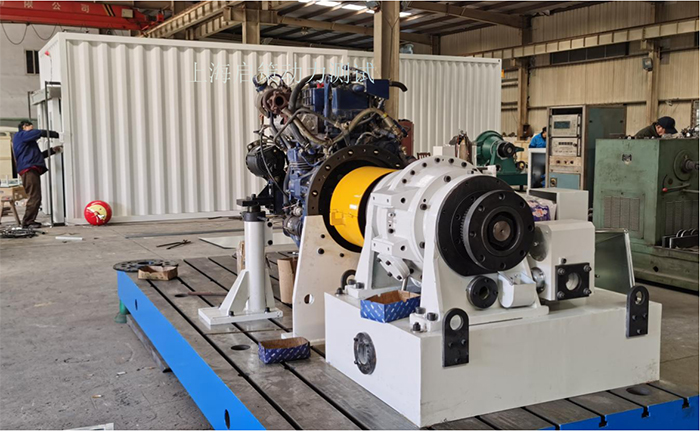

YP3300水力測功機
YP3300水力測功機
YP3300水力測功機
YP3300水力測功機
YP3300水力測功機
YP880水力測功機

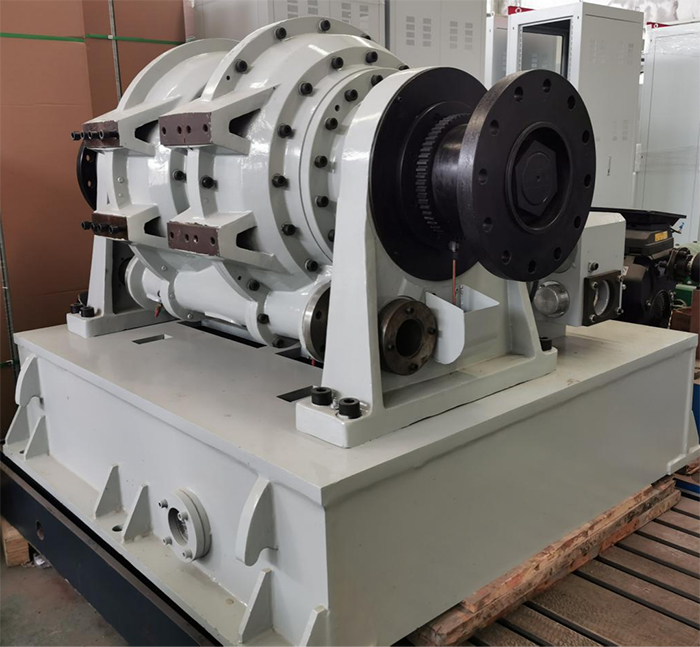

YP1900T水力測功機
YP1900T水力測功機
YP1900水力測功機
YP1900水力測功機
YP1900水力測功機
YP380水力測功機
YP660水力測功機

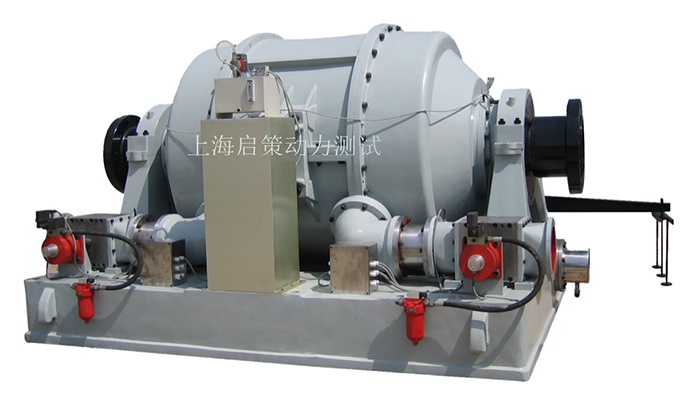

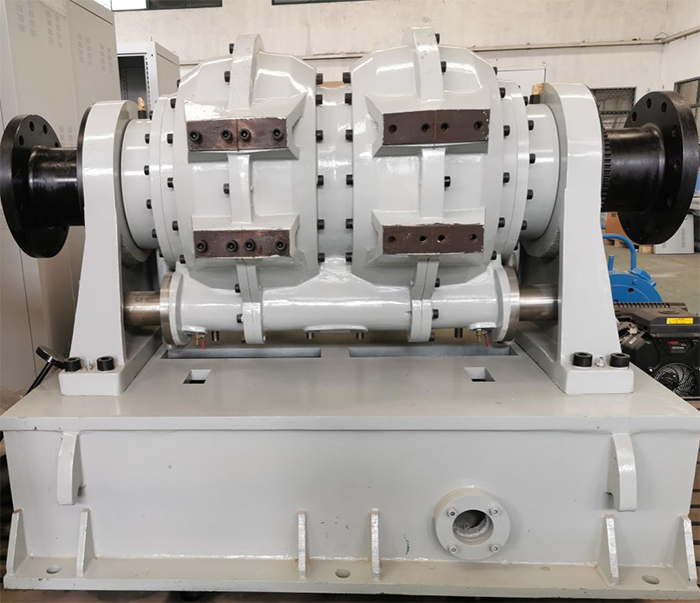

YP10000G水力測功機
（額定功率10000kW，最高轉速2500r/min，用于測試燃?xì)鉁u輪發動機功率）

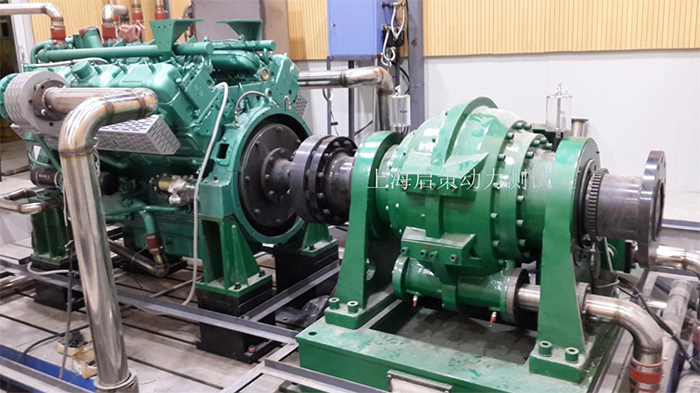

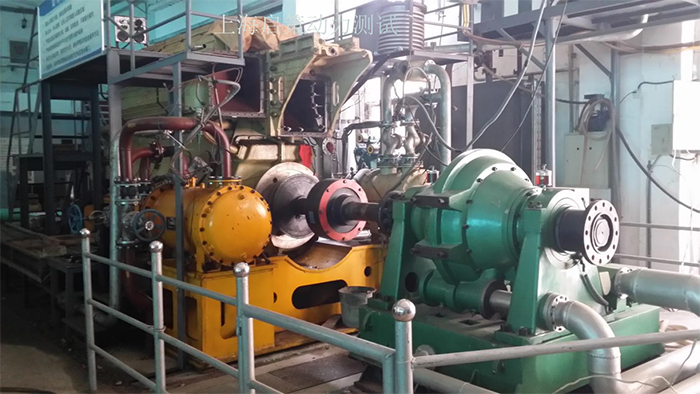

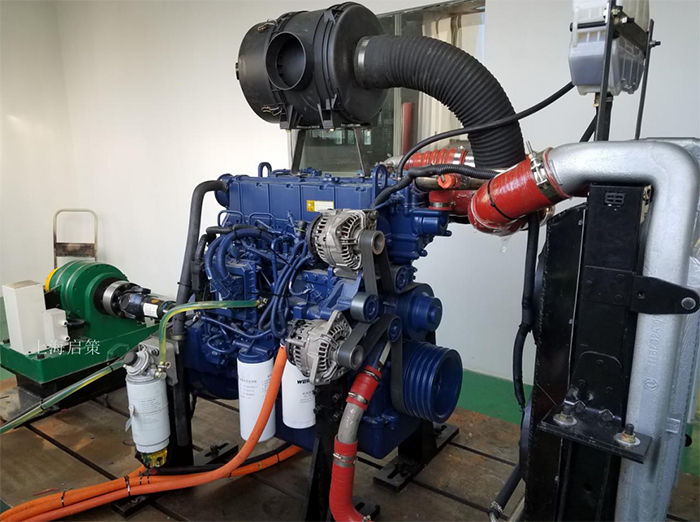

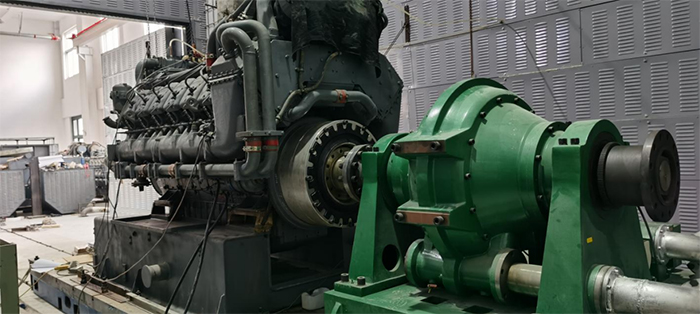

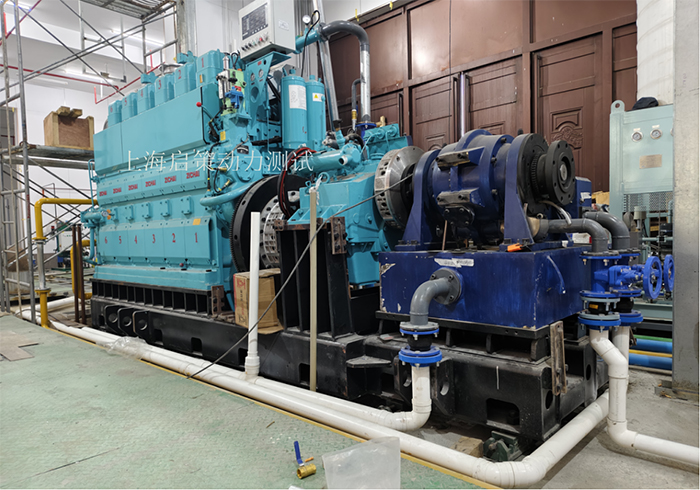

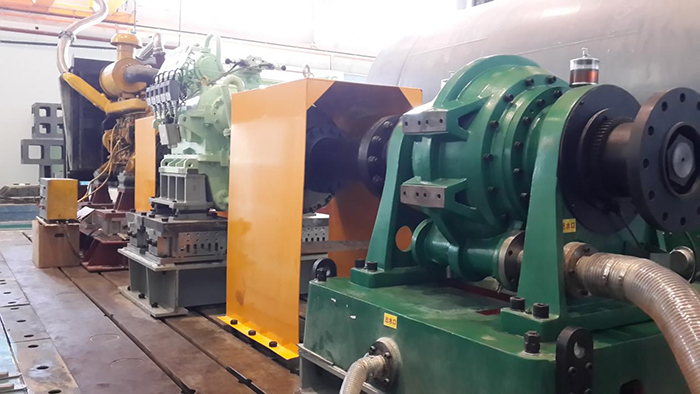

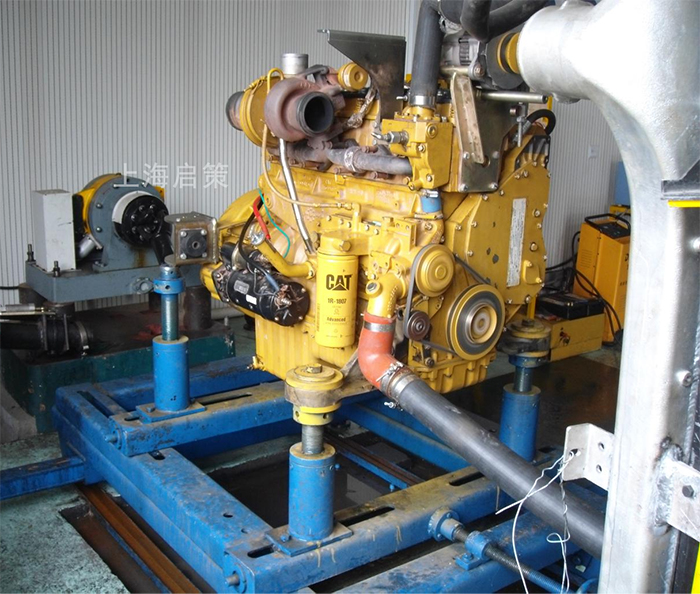

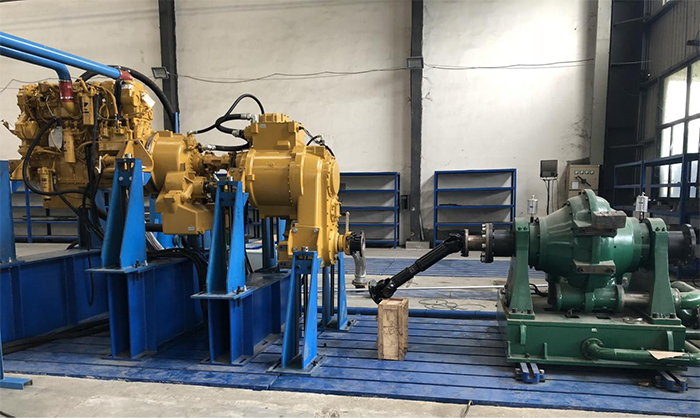

柴油機------齒輪箱------水力測功機
|
